保溫夾套過濾器

Y型夾套過濾器是水、油、氣管道和各種設備上不可缺少的一種設備。Y型夾套過濾器主要應用在一些工況較為寒冷的地方或者介質溫度較低的情況,其夾套的進口可通入熱循環水或蒸汽,進而保證介質可以在指定的溫度內工作。

參數

在線咨詢

Y型夾套過濾器概述：Y型夾套過濾器是水、油、氣管道和各種設備上不可缺少的一種設備。Y型夾套過濾器主要應用在一些工況較為寒冷的地方或者介質溫度較低的情況,其夾套的進口可通入熱循環水或蒸汽,進而保證介質可以在指定的溫度內工作。

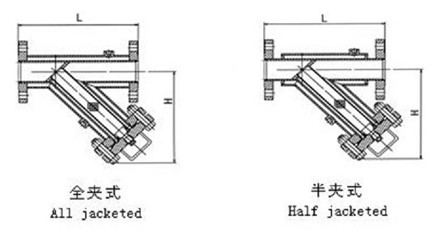

Y型夾套過濾器	Y型夾套過濾器結構圖

Y型夾套過濾器參數材料表：

殼體材質	碳鋼不銹鋼襯里
濾框?yàn)V網材質	不銹鋼
密封件材質	耐油石棉橡膠、金屬纏繞墊、聚四氟乙烯
工作溫度（℃）	-80~450
連接方式	法蘭連接、對焊連接、螺紋連接
公稱壓力（MPa）	0.6~16.0 （150Lb~900Lb）
過濾精度（目/in）	5~800

Y型夾套過濾器表格計算單位：（mm）

DN	L		H
DN	全夾式	半夾式	H
25/50	220	250	100
32/65	250	300	150
40/65	250	300	150
50/80	290	320	175
65/100	390	420	370
80/125	430	500	350
100/150	500	600	420
125/200	550	650	420
150/200	550	650	420
200/250	600	700	460
